Con il rapido sviluppo del settore del trasporto ferroviario, la sicurezza è diventata il fondamento di un funzionamento sostenibile, soddisfacendo le aspettative comuni di passeggeri, operatori e produttori.
Per garantire un funzionamento sicuro e affidabile in condizioni diverse e impegnative, il Comitato europeo di normazione (CEN) e il Comitato europeo di normazione elettrotecnica (CENELEC) hanno introdotto congiuntamente il Norma EN45545 , stabilendo requisiti di sicurezza antincendio completi e rigorosi per i veicoli ferroviari e i loro componenti.
EN45545 è uno standard europeo di protezione antincendio sviluppato specificamente per veicoli ferroviari, materiali e componenti Il suo obiettivo principale è quello di ridurre al minimo i rischi per passeggeri, equipaggio e attrezzature in caso di incendio .
Lo standard valuta materiali e componenti da più dimensioni, tra cui:
ritardante di fiamma
Densità del fumo
Tossicità dei gas di combustione
Ciò garantisce che ogni elemento all'interno di un sistema ferroviario, materiali interni, cavi, connettori e moduli di controllo elettrico: mantengono un elevato livello di sicurezza in caso di incendio.
Classificazioni R22 / R23
Requisiti di prestazione antincendio per apparecchiature elettroniche, connettori e componenti di installazione
Livelli di pericolo da HL1 a HL3
Definito in base ad ambienti operativi quali sistemi metropolitani, treni ad alta velocità e treni letto
(HL3 rappresenta il livello di protezione antincendio più elevato)
Valutazione dei materiali e delle strutture
Valutazione completa della resistenza al calore, della resistenza alla fiamma, della bassa emissione di fumo e della bassa tossicità

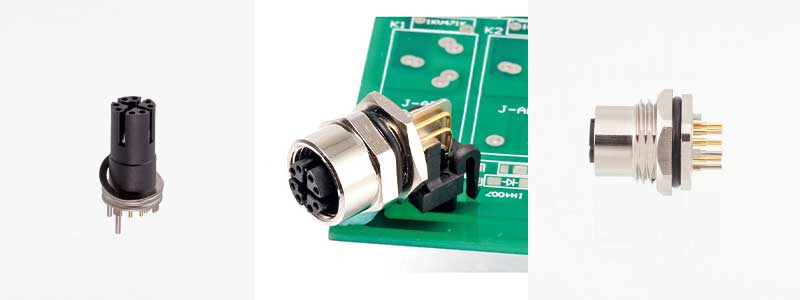

A causa della loro dimensioni compatte, robustezza meccanica e alto livello di protezione , connettori M12 sono diventati componenti di interfaccia essenziali nei moderni sistemi elettrici e di dati del trasporto ferroviario.

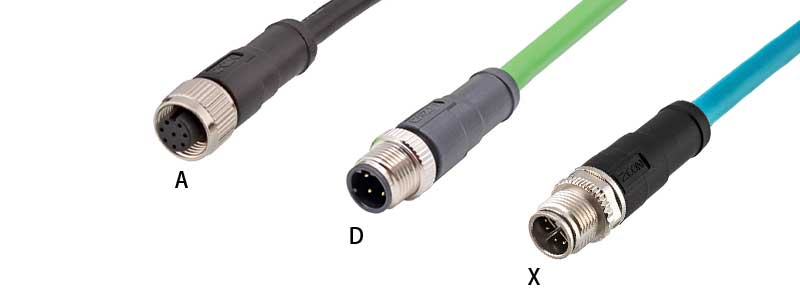

Per soddisfare specifici requisiti funzionali all'interno delle reti ferroviarie vengono utilizzati diversi tipi di codifica M12:
| Tipo di codifica | Spilli tipici | Aree di applicazione | Caratteristiche principali |
|---|---|---|---|
| Codice A | 4 / 5 / 8 | Sensori, attuatori, alimentazione CC | Versatile, adatto per segnali e controlli a bassa velocità |
| Codice D | 4 | Ethernet industriale, telecamere IP, sistemi di informazione ai passeggeri | Supporta Ethernet a 100 Mb/s |
| Codice X | 8 | Ethernet ad alta velocità, videosorveglianza a bordo, reti dorsali dei treni | Supporta fino a 10 Gb/s con schermatura EMI completa |
Dalle unità di controllo di bordo e dalle reti di segnalazione ai moduli di monitoraggio video e di comunicazione in auto, I connettori M12 svolgono un ruolo insostituibile nel garantire una connettività stabile e sicura in tutto il sistema ferroviario.
Di conseguenza, la conformità ai requisiti di sicurezza antincendio EN45545 è fondamentale per i connettori M12 utilizzati nelle applicazioni di trasporto ferroviario .
Per soddisfare le severe esigenze degli ambienti ferroviari, STA (Shenzhen STA Electronics Co., Ltd.) connettori M12 sono progettati e realizzati nel rigoroso rispetto dei requisiti EN45545, dalla selezione dei materiali alla convalida del prodotto finale.
Protezione ingresso: IP67
Funzionamento affidabile in condizioni di elevata umidità, polvere, contaminazione da olio e lavaggio
Resistenza ambientale e affidabilità
Resiste alle vibrazioni, agli urti meccanici, alle fluttuazioni di temperatura
(da –40°C a +85°C o intervalli più ampi) e forti interferenze elettromagnetiche
Elevata capacità di trasmissione dati
Supporta Fast Ethernet, Gigabit Ethernet e fino a 10 Gb/s protocolli Ethernet industriali
Elevata durata e vita meccanica
Progettato per Oltre 500 cicli di accoppiamento , mantenendo un contatto stabile per lunghi periodi di servizio
Protezione sicura con bloccaggio e codifica
La codifica A, D e X con codifica fisica impedisce l'accoppiamento errato e garantisce la sicurezza dell'installazione
Test e convalida completi
Include resistenza meccanica, resistenza all'isolamento, cicli termici, corrosione in nebbia salina e test ignifughi per garantire la piena conformità alla norma EN45545
Per allinearsi ai crescenti standard di sicurezza del settore del trasporto ferroviario globale, Elettronica STA continua a investire molto nella ricerca e sviluppo di connettori di livello ferroviario .

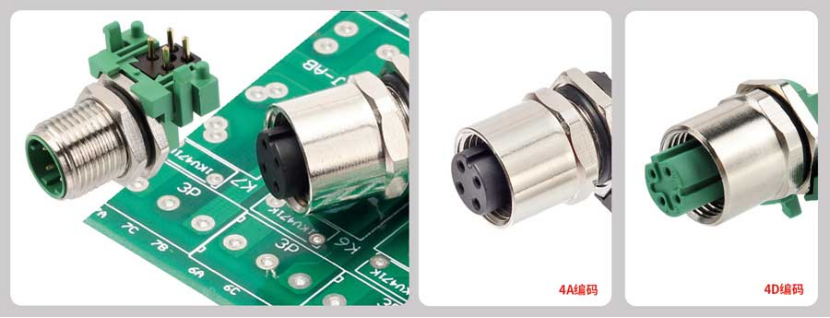

All'interno della gamma di prodotti M12, STA adotta:
Materiali ignifughi, a bassa emissione di fumi e privi di alogeni
Alloggiamenti in lega ad alta resistenza
Tutti i prodotti sono sottoposti a più cicli di convalida ambientale e di sicurezza antincendio e hanno superato con successo Test e certificazione EN45545-2 .
Questa certificazione non solo dimostra la qualità del prodotto ma rappresenta anche L'impegno a lungo termine di STA per la sicurezza del trasporto ferroviario .
Guardando al futuro, STA continuerà a sostenere la filosofia di “Concentrarsi sulla professionalità, sull’eccellenza in ogni prodotto” , guidando l'innovazione continua nella tecnologia dei connettori ferroviari e contribuendo alla sicurezza e intelligenza dei sistemi di trasporto ferroviario globali .
